Džíny – konstrukce střihu
Džíny, které sloužily americkým zlatokopům jako pracovní kalhoty, se v druhé polovině 20. století staly módním hitem a své místo v našem šatníku si drží dodnes. Jsou pohodlné, praktické, dobře kombinovatelné a proměny jejich siluet vždy odpovídají nejnovějším módním trendům. Konstrukce střihu džínových kalhot se od konstrukce střihu klasických kalhot mírně liší. A to zejména tvarem sedového výkroje PD a ZD dílu. ZD díl se pak většinou skládá ze sedla a dílu nohavice.
Konstrukční rozměry a výpočty
vp = 170 cm
op = 76 cm / 38 cm
os = 100 cm / 50 cm
bhs = 28 cm
bdk = 106 cm
ok (obvod kolena) = 42 cm / 21 cm
dšk = 20 cm
Pokud budeme chtít dělat střih pro velmi těsné džíny, změříme si také obvod stehna, obvod lýtka a obvod kotníku. Pro konstrukci střihu džínů počítáme s poloviční hodnotou obvodových rozměrů (op, os, okolena).
kd (kroková délka) = bdk – bhs = 106 – 28 = 78 cm vzorec potřebný pro výpočet vk
vk (výška kolena) = 0,5kd + 6 cm = 0,5×78 + 6 = 45 cm kolenní přímka
0,1os + 3 cm = 0,1×50 + 3 = 8 cm sedová přímka
přš = 0,5os – 1 cm = 0,5×50 – 1 = 24 cm sedová šíře PD
špv = 0,1os + 1 cm = 0,1×50 + 1 = 6 cm šíře sedového výkroje PD
0,5ok – 0,5 cm = 0,5×21 – 0,5 = 10 cm šíře nohavice na kolenní přímce
0,5dšk – 0,5 cm = 0,5×20 – 0,5 = 9,5 cm šíře nohavice na dolní krajové přímce
0,5op + 1 cm + 0,5 cm = 0,5×38 + 1 + 0,5 = 20,5 cm pasová šíře PD (z toho 1 cm je přídavek pro vy
zš (zadní šíře) = 0,5os + 1 cm = 0,5×50 + 1 = 26 cm sedová šíře ZD
0,2os + 1,5 cm = 0,2×50 + 1,5 = 11,5 cm šíře sedového výkroje ZD
0,1os + 1 až 2 cm = 0,1×50 + 1 = 6 cm zvýšení ZD nad pasovou linii
0,5op -1 cm + 0,5 cm + 1,5 cm = 0,5×38 – 1 + 0,5 + 1,5 = 20 cm pasová šíře ZD
(z toho 1 cm pro vyváženost proporce střihu, 0,5 cm je přídavek na volnost a 1,5 cm je šíře pasového výběru)
Každý střih se bude lišit dle proporcí a rozměrů postavy. Od toho se bude odvíjet šíře pasových výběrů a práce s 1 cm pro vyvážení proporcí střihu (viz https://www.lartiste.cz/damske-kalhoty-zakladni-strih/).Přídavky na volnost se budou odvíjet od použitého materiálu (např. u elastického materiálu může přídavek na volnost 0 cm).
Postup konstrukce PD
1. Kolmice pasové a boční přímky PD.

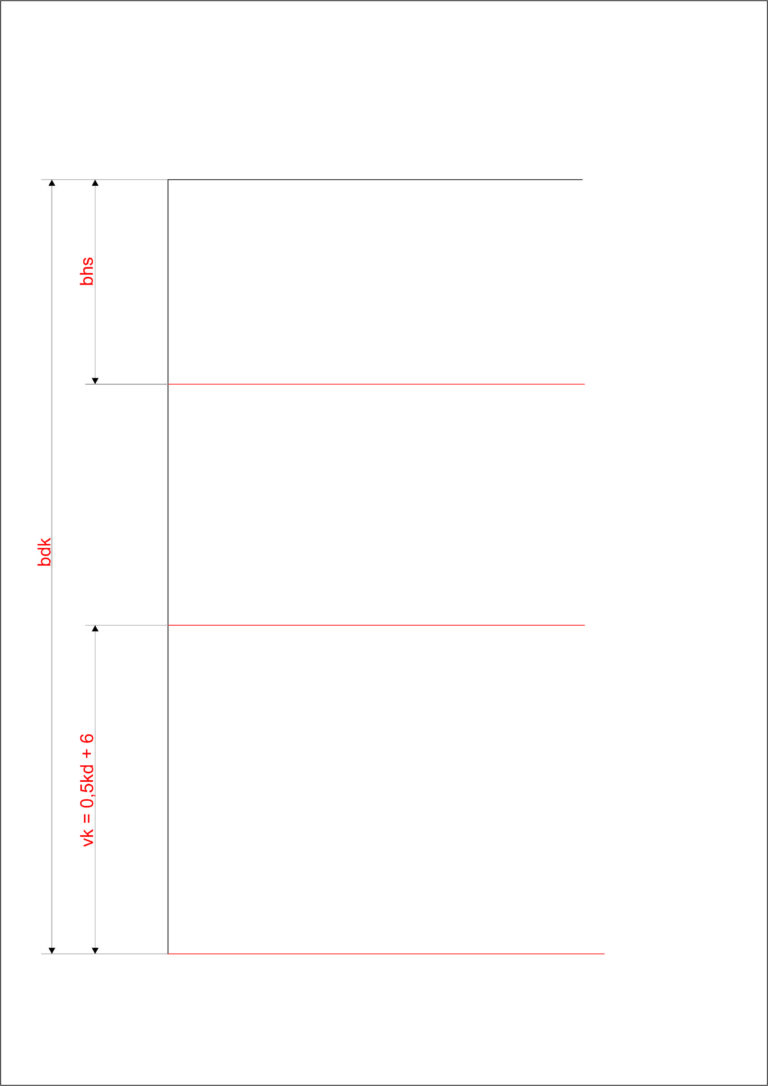

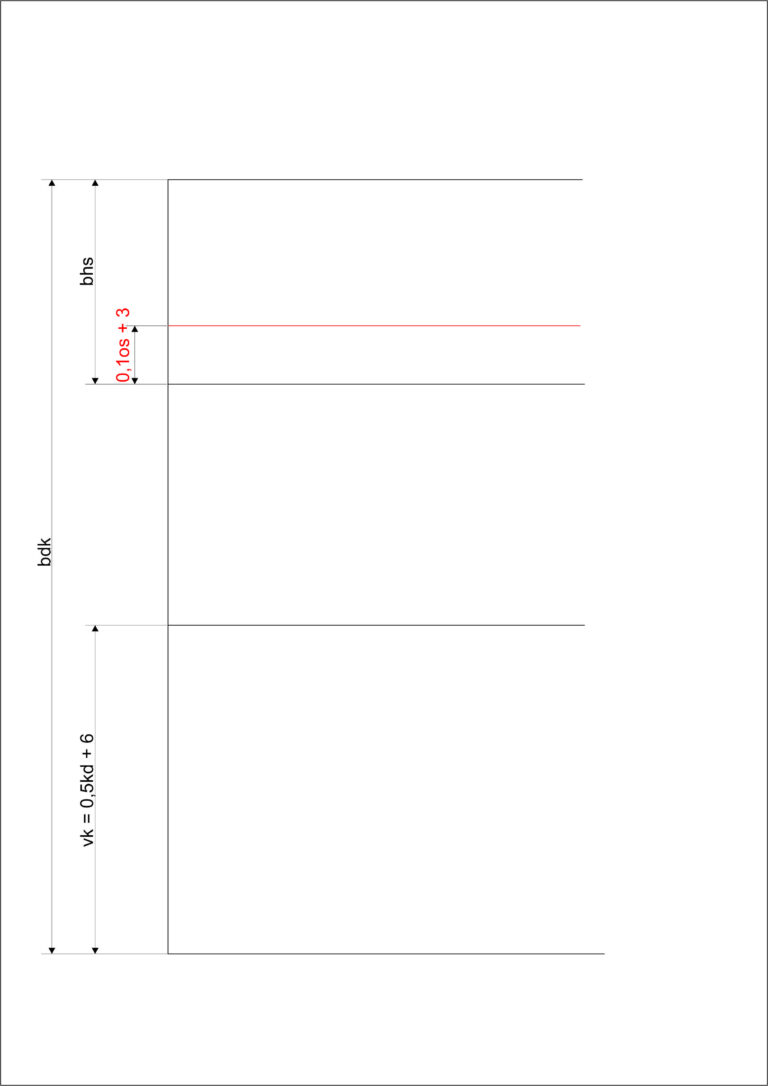

2. Od pasové přímky po boční přímce směrem dolů naměříme bhs a bdk. Vzniknou rozkroková a dolní krajová přímka.
3. Od dolní krajové přímky po boční přímce směrem nahoru naneseme vk. Z tohoto bodu vyneseme kolmici a vznikne kolenní přímka.
4. Od rozkrokové přímky po boční přímce směrem nahoru naměříme 0,1os + 3 cm. Vznikne sedová přímka.

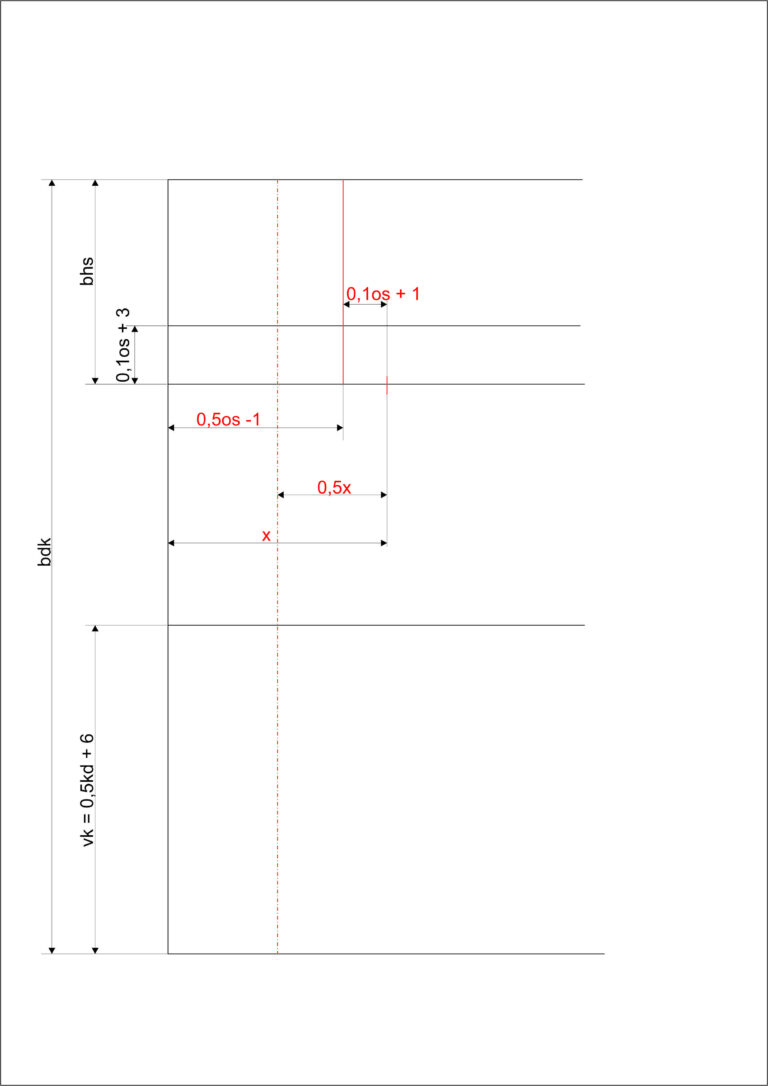

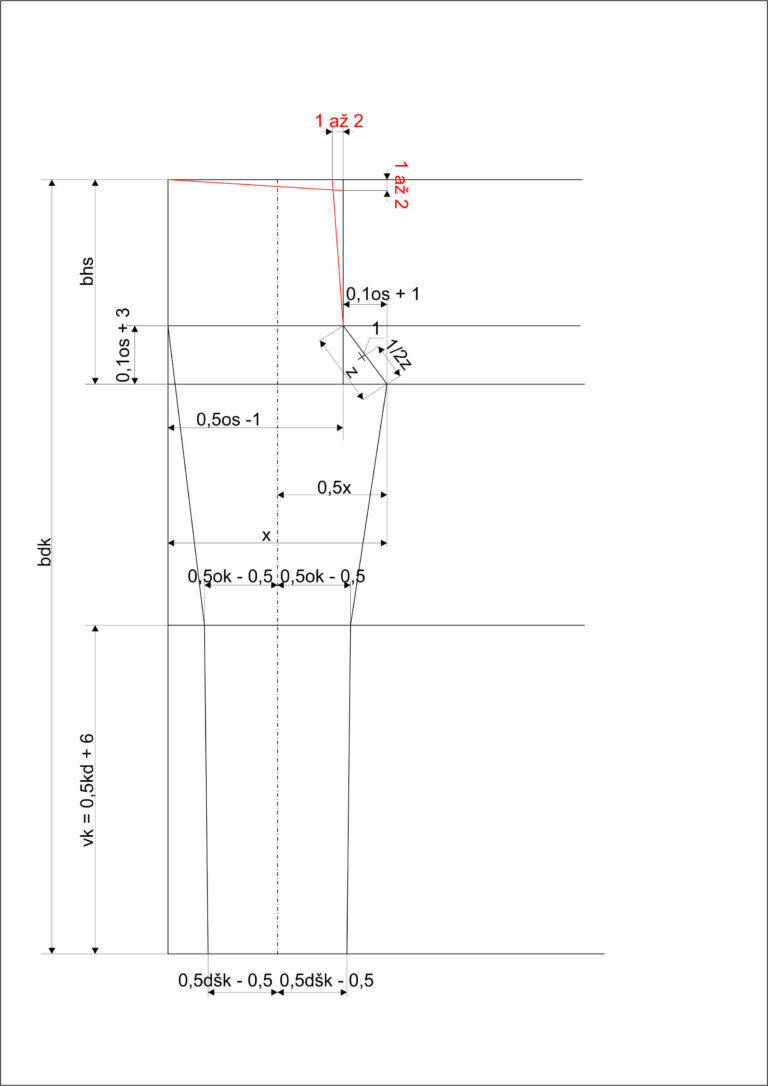

5. Na rozkrokové přímce od boční přímky směrem doprava naneseme prš. Z bodu vztyčíme kolmici na rozkrokovou přímku a protáhneme ji až k přímce pasové. Od této kolmice na rozkrokové přímce směrem doprava naměříme špv. Označíme bodem. Změříme vzdálenost od tohoto bodu k boční přímce (x) a rozdělíme ji na polovinu (0,5x). V této polovině vztyčíme kolmici na rozkrokovou přímku, kterou povedeme až k dolní koncové i pasové přímce. Vznikne tak osa PD.

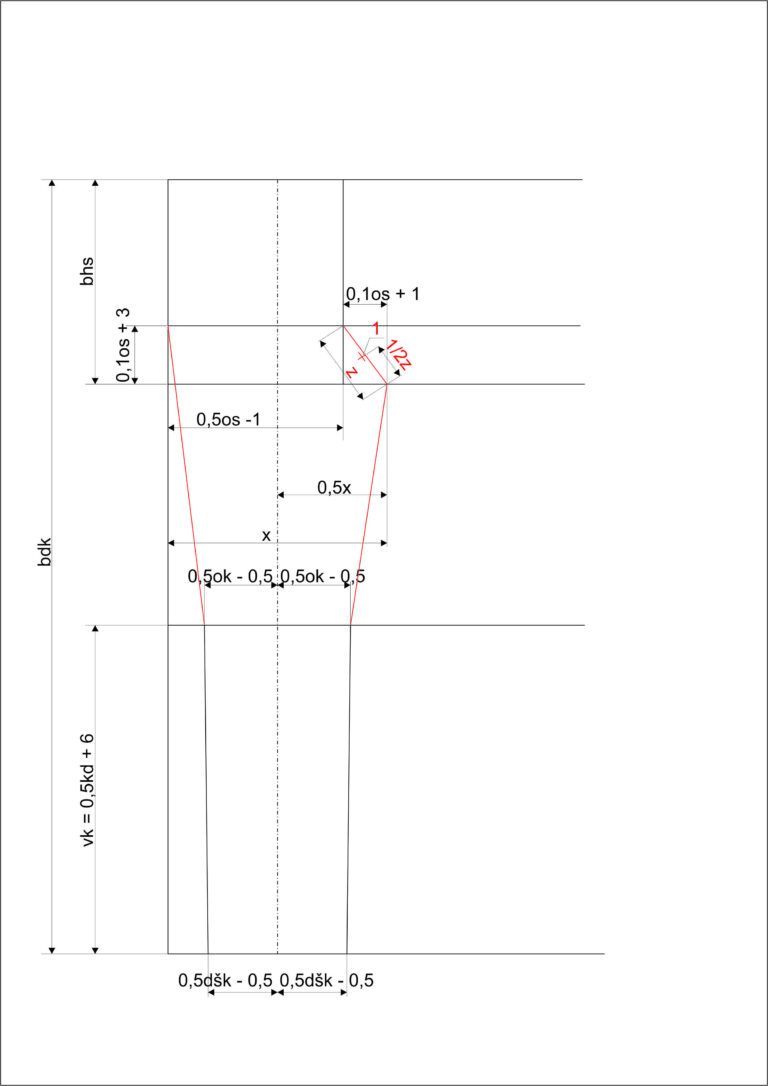

6. Na kolenní přímce na každé straně od osy PD naměříme 0,5ok – 0,5 cm. Označíme body.

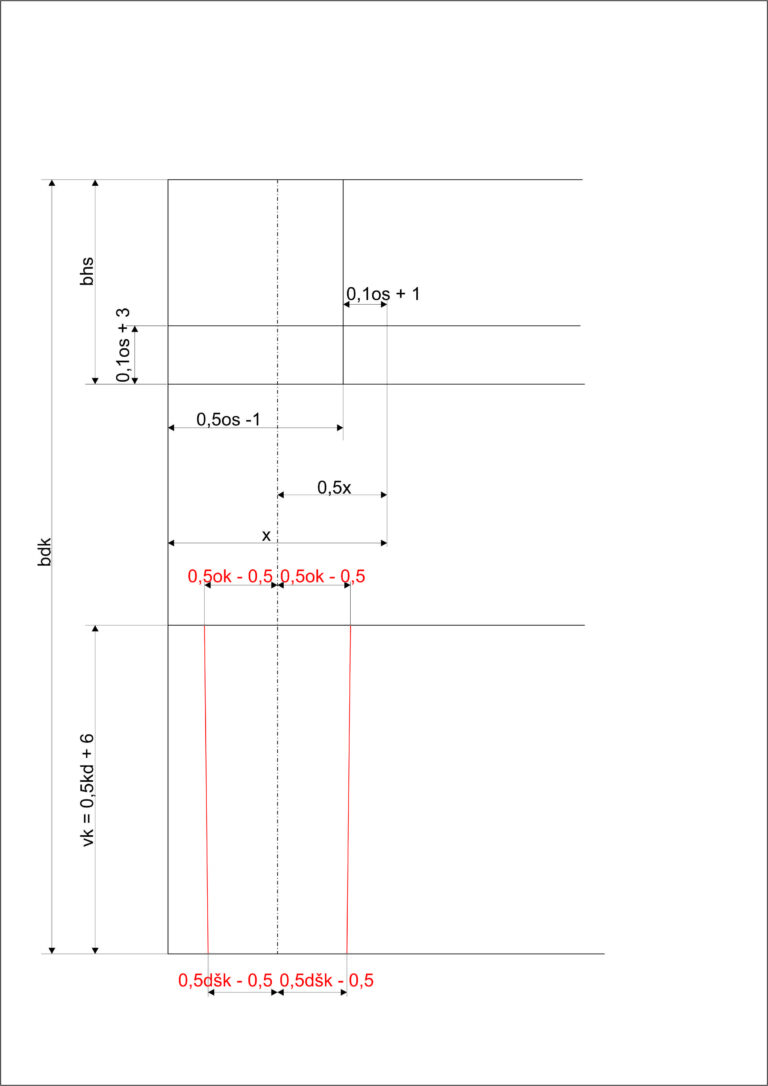

7. Na dolní koncové přímce na každou stranu od osy PD naneseme 0,5dšk – 0,5 cm. Označíme body, které spojíme s body na kolenní přímce. Tím si vykreslíme tvar nohavice pod kolenní přímkou.
8. Pravý bod na kolenní přímce spojíme s průsečíkem sedové a boční přímky. Levý bod na kolenní přímce spojíme s bodem špv. Vzniknou pomocné přímky pro vykreslení tvaru nohavice nad kolenní přímkou. Dále si spojíme průsečík sedové a přední středové přímky s průsečíkem rozkrokové a krokového kraje kalhot. Vznikne přímka (z), kterou si rozdělíme na polovinu (1/2z), místo si označíme bodem a vyneseme z něj krátkou kolmici směrem dovnitř dílu, na které naměříme 1 cm pro vytvarování sedového výkroje PD.
9. Přední středovou přímku si odkloníme o 1 až 2 cm směrem do dílu (na pasové přímce od přední středové naměříme v našem příkladu 1,5 cm). Bod spojíme s průsečíkem sedové a přední středové přímky. Vznikne odkloněná přední středová přímka. O 1 až 2 cm pak snížíme pasovou přímku na přední středové přímce. Bod spojíme přímkou s průsečíkem boční a pasové přímky. Vznikne snížená pasová přímka.

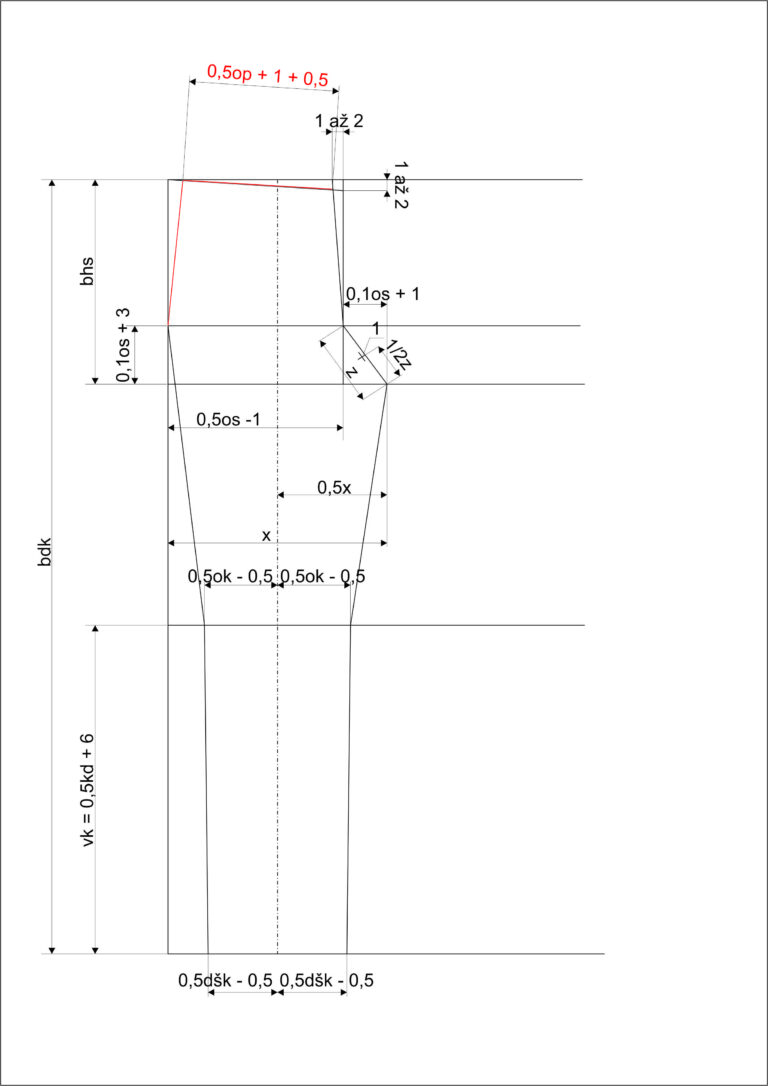

10. Od odkloněné přední středové přímky na snížené pasové přímce si směrem doleva naneseme rozměr 0,5op + 1 cm + 0,5 cm. Označíme bodem a tento bod spojíme s průsečíkem rozkrokové a boční přímky. Vznikne tak pomocná přímka pro vytvarování bočního kraje kalhot. U džínových kalhot nezakreslujeme do PD pasové výběry. (Pokud to ale postava zákazníka bude potřebovat, není problém si PD vytvarovat záševky dodatečně na postavě nebo si pasové výběry zakreslit přímo do střihu s tím, že hodnotu šíře pasového výběru musíme přidat ke vzorečku pasové šíře PD = 0,5op + 1 + 0,5 + šíře pasového výběru PD)

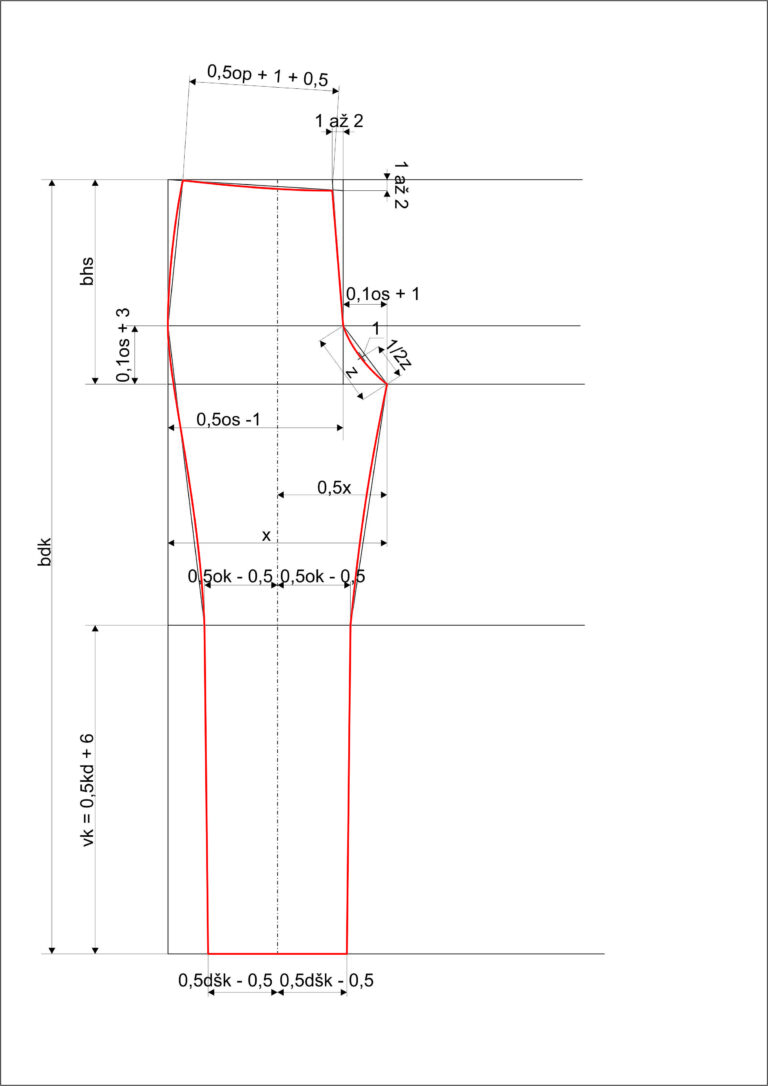

11. Vykreslíme tvar PD kalhot. Sedový výkroj PD je vykreslen (na rozdíl od klasického střihu kalhot) velmi mírným obloukem, který navazuje na přední středovou přímku.

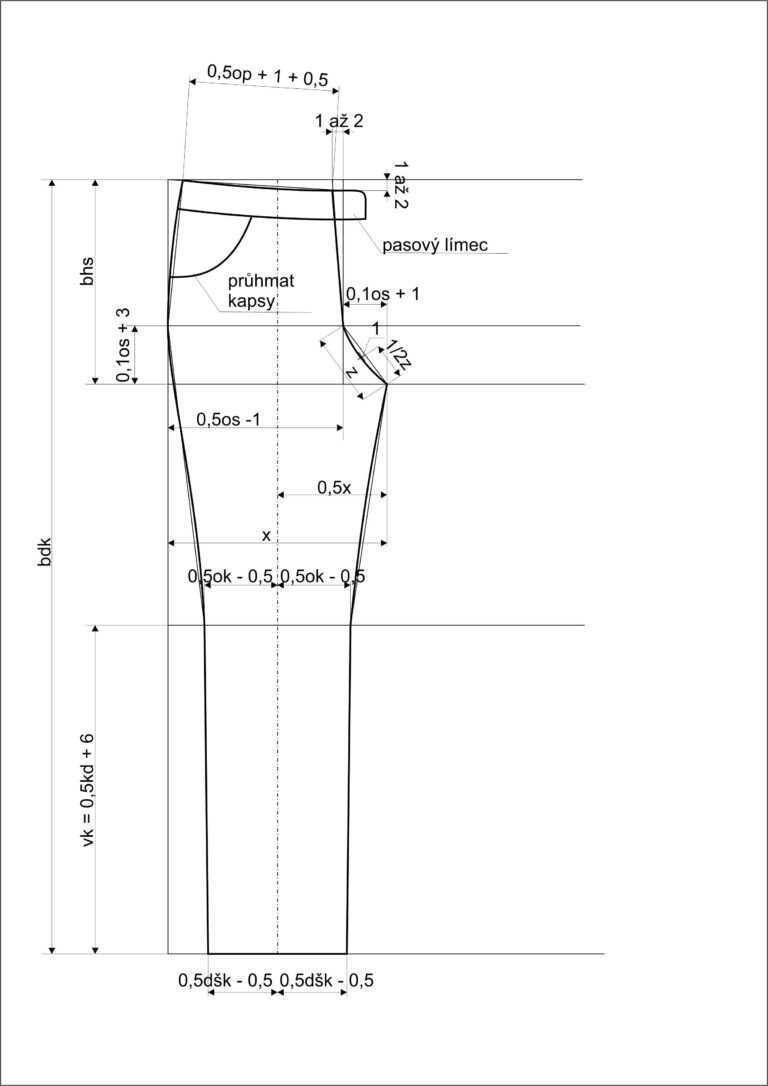

12. Nakonec si do dílu zakreslíme šíři pasového límce (u bokových kalhot, viz náš příklad, šíři pasového límce měříme směrem do PD) a jeho přepnutí. Poznačíme si i tvar a umístění sedlové kapsy. Nezapomeňte, že oblouk sedlové kapsy musí být dostatečně veliký a dostatečně vzdálený od pasového kraje kalhot, abychom průhmatem kapsy pohodlně protáhli ruku.
Postup konstrukce ZD

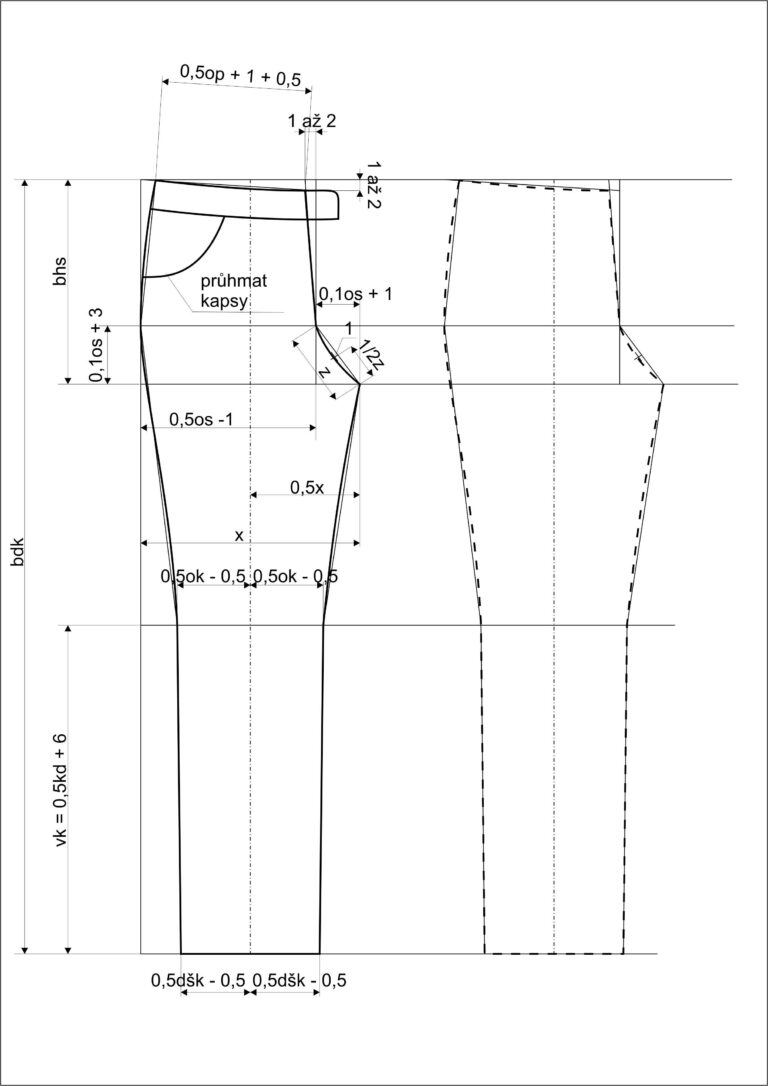

13. Jak už víme, konstrukce ZD kalhot se rýsuje do konstrukce PD kalhot. Znovu si tedy narýsujeme PD.

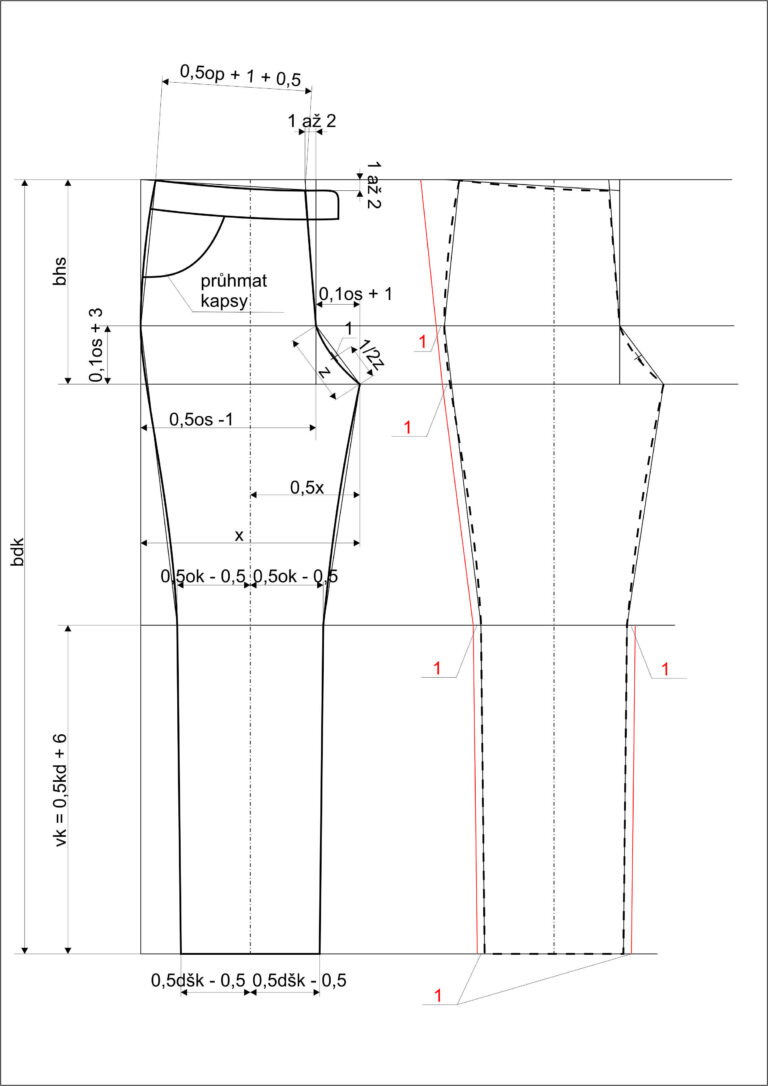

14. K obrysu PD přikreslíme 1 cm z každé strany na dolní koncové a kolenní přímce. Pak přidáme 1 cm na rozkrokové a sedové přímce u bočního kraje kalhot. Všechny tyto body pak spojíme (viz druhý obrázek prezentace níže). A linii u bočního kraje kalhot protáhneme až k pasové přímce. Pod kolenní přímkou jsme tím pádem získali tvar nohavic ZD a nad kolenní přímkou jsme vytvořili pomocnou přímku pro vykreslení bočního kraje ZD.

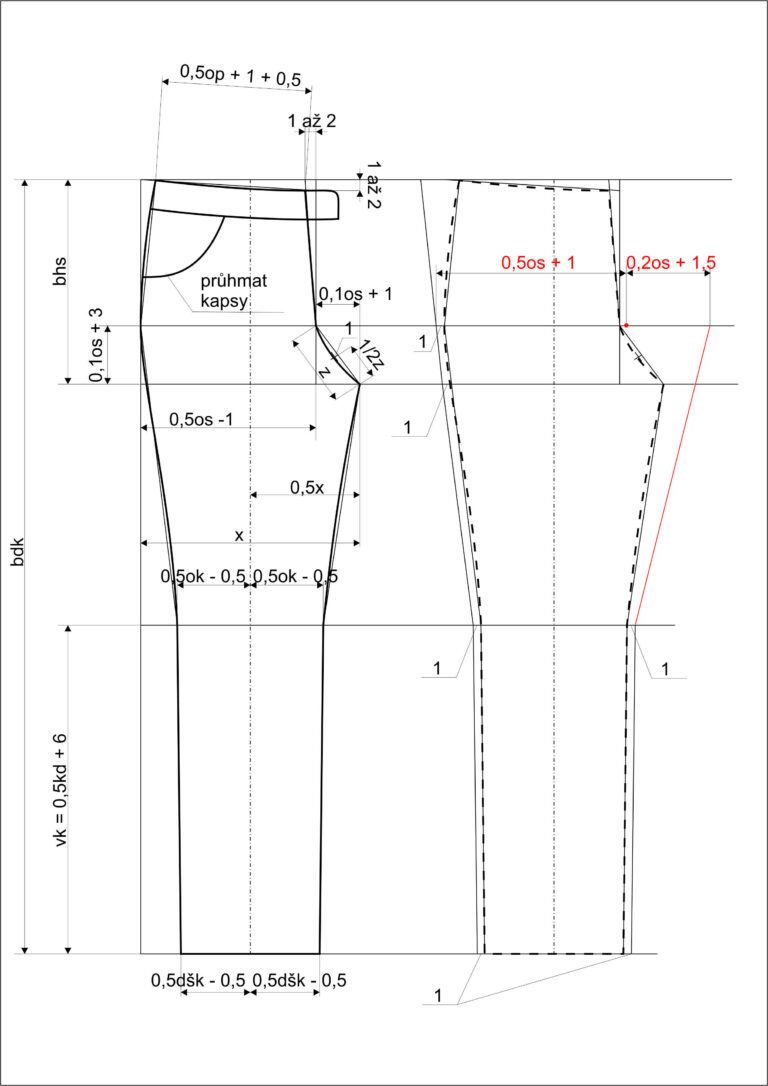

15. Od bodu 1 cm na sedové přímce směrem doprava naneseme rozměr zš (0,5os + 1 cm). Označíme bodem (na obrázku je to malý červený puntík). A od tohoto bodu směrem doprava po sedové přímce naměříme 0,2os + 1,5 cm. Označíme bodem, který spojíme s bodem 1 cm na kolenní přímce. Tím vznikne pomocná přímka pro vykreslení krokového kraje ZD kalhot.

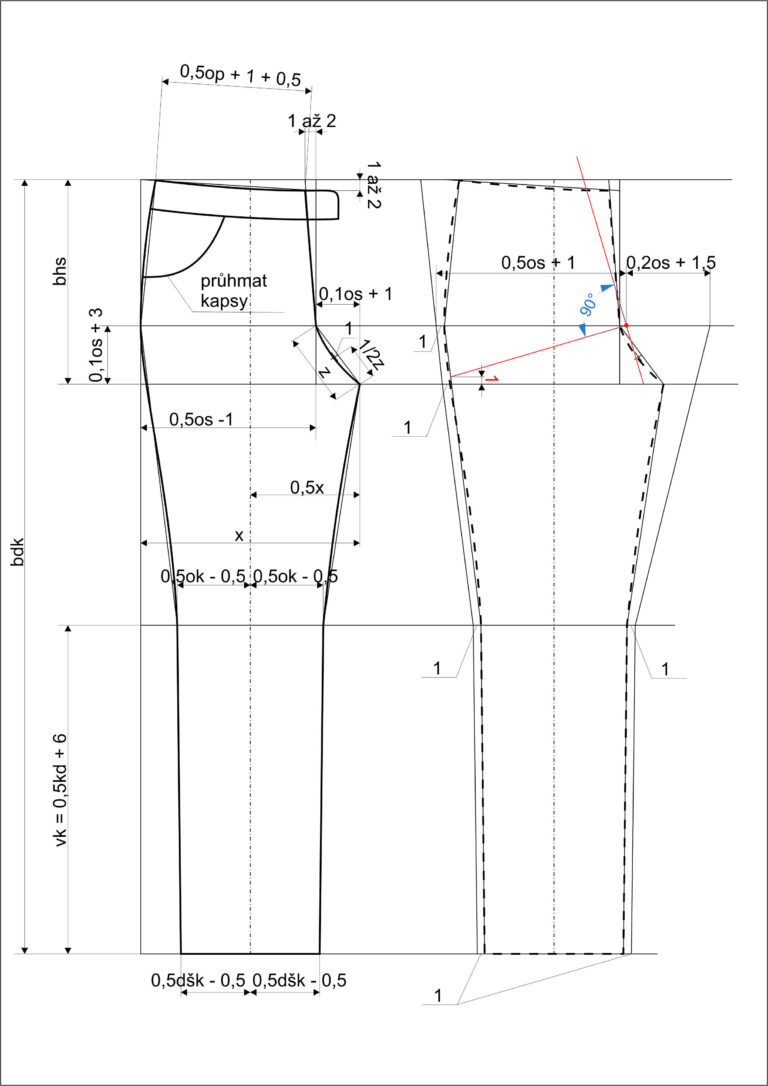

16. Naměříme 1 cm nad rozkrokovou přímkou na obrysové linii PD kalhot. A tento bod spojíme s malým červeným puntíkem (bodem označující zš) přímkou. Na tuto přímku vztyčíme v malém červeném bodě kolmici, kterou protáhneme nad pasovou přímku a na dolním konci k přímce rozkrokové. Vznikne tak zadní středová přímka.

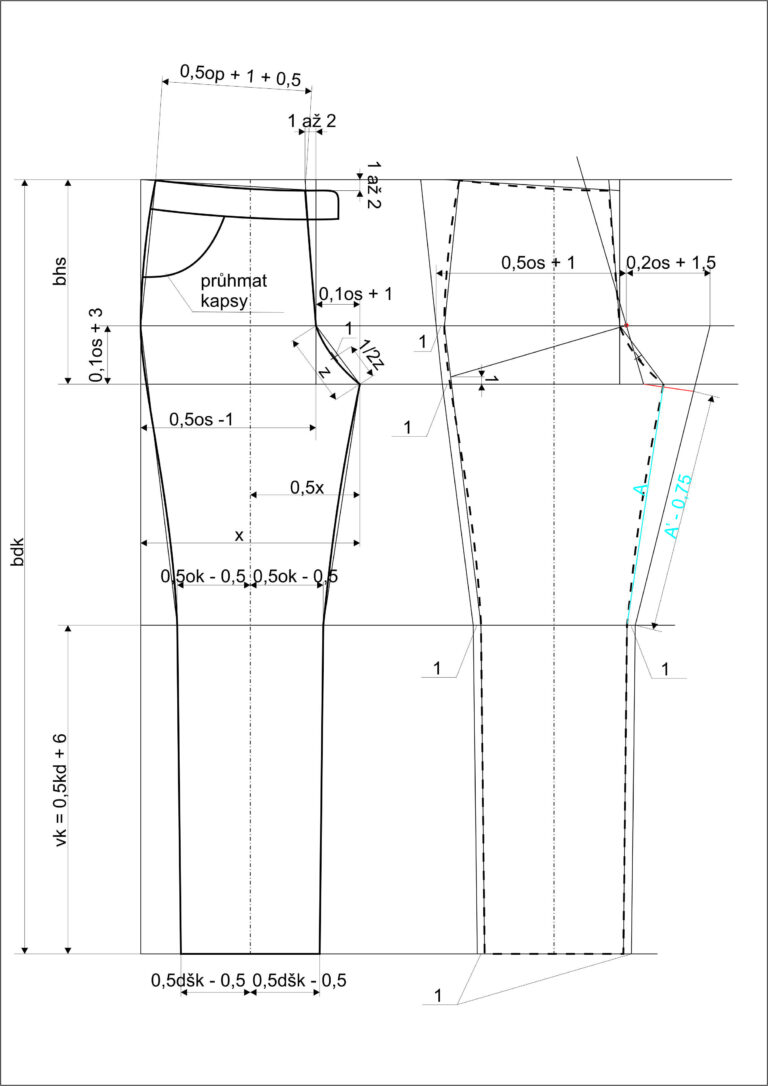

17. Přeměříme si délku krokového kraje PD (na obr. označenou písmenem A) a od této hodnoty odečteme 0,75 cm. Výslednou hodnotu naneseme od kolenní přímky směrem nahoru po pomocné přímce pro vykreslení krokového kraje. Označíme bodem. Tento bod pak spojíme s koncem zadní středové přímky. Vznikne tak pomocná přímka pro tvarování sedového výkroje ZD.

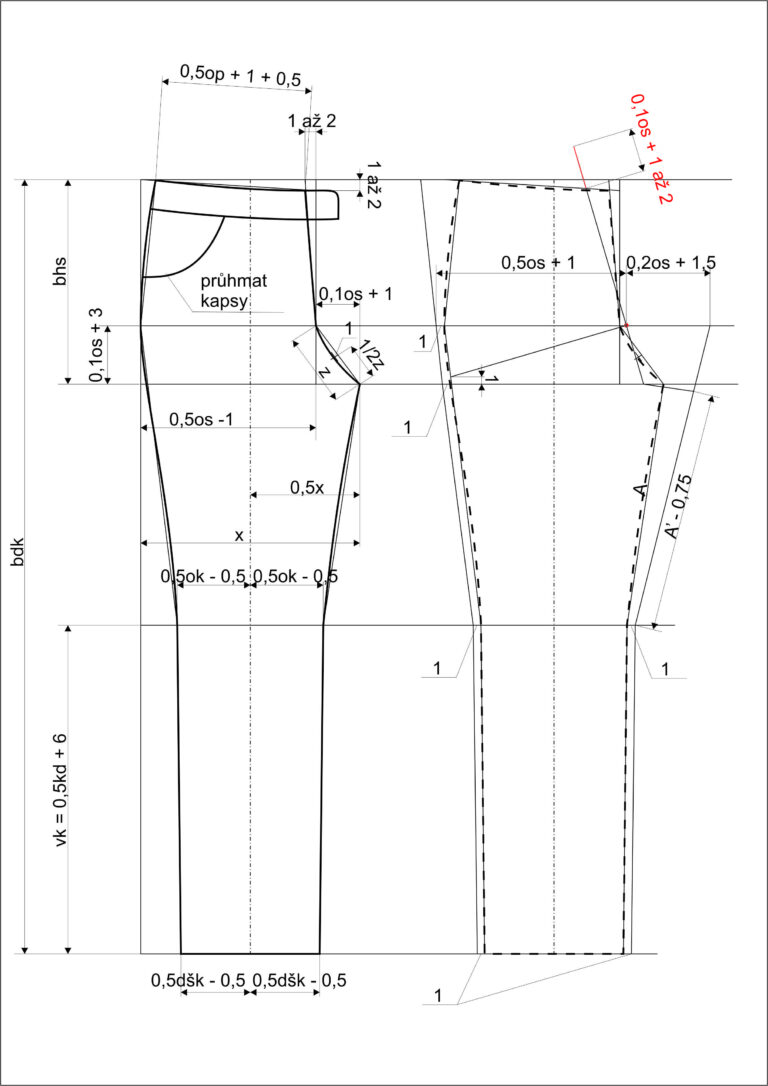

18. Na zadní středové přímce směrem nahoru od snížené pasové přímky PD naneseme rozměr 0,1os + 1 cm až 2 cm. Označíme bodem.

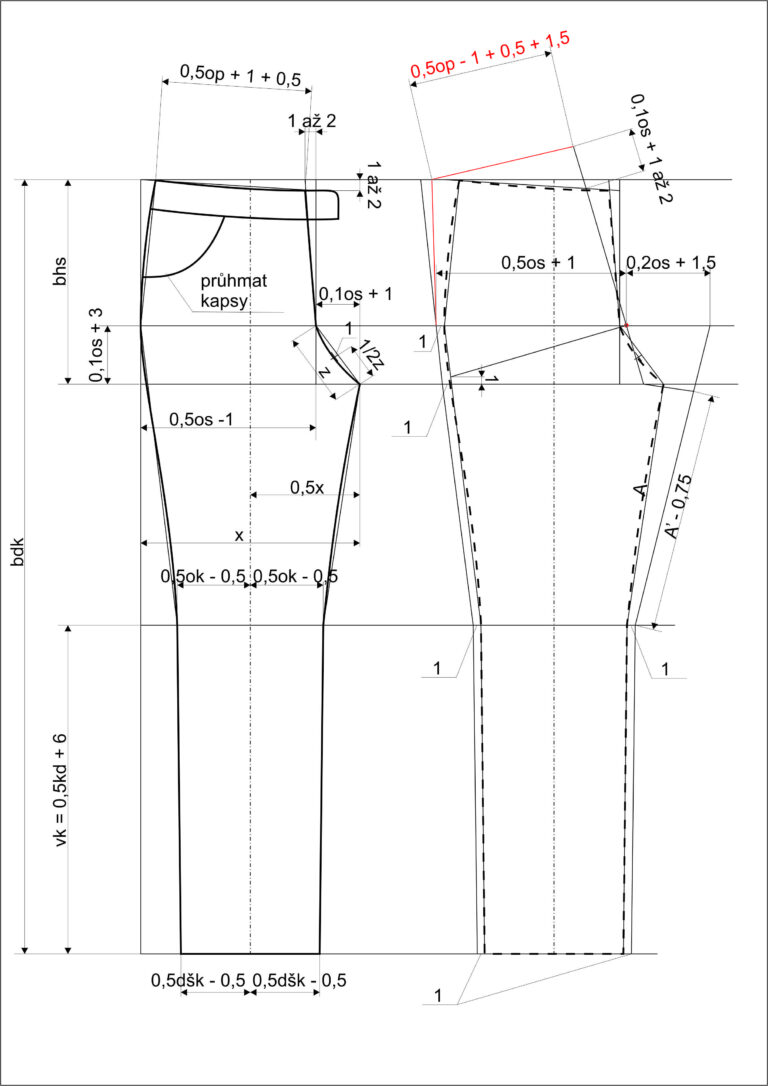

19. Od tohoto bodu směrem doleva k pasové přímce PD naměříme rozměr 0,5op – 1cm + 0,5 cm + 1,5 cm tak, aby jeho hodnota protnula pasovou přímku PD. Místo si označíme bodem, který spojíme se zvýšením na zadní středové přímce (viz předchozí bod) a s průsečíkem sedové a pomocné přímky pro vykreslení bočního kraje ZD.

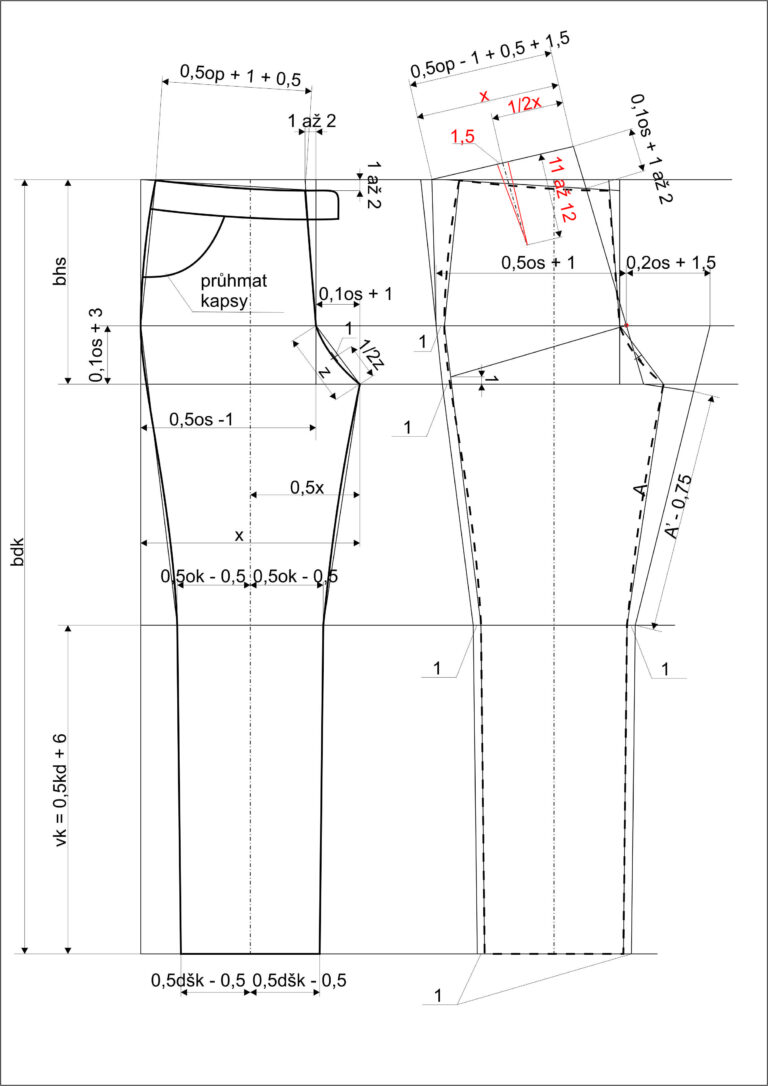

19. Rozměr 0,5 – 1 + 0,5 + 1,5 cm je pro nás hodnotou x, kterou si rozdělíme na polovinu (1/2x). Z tohoto bodu vztyčíme kolmici na pasovou přímku. Tím vznikne osa pasového výběru. Od osy pasového výběru na obě strany naneseme 1/2 šíře záševku (celková šíře pak bude v našem příkladě 1,5 cm). Na ose si pak naměříme délku pasového výběru, která se bude pohybovat mezi 11 až 12 cm (ale hodnota může lišit dle typu postavy – to pak upravíme při zkoušce na postavě).
20. Vykreslíme tvar ZD džínů. Sedový výkroj ZD je opět méně vykrojený než u klasického střihu kalhot.

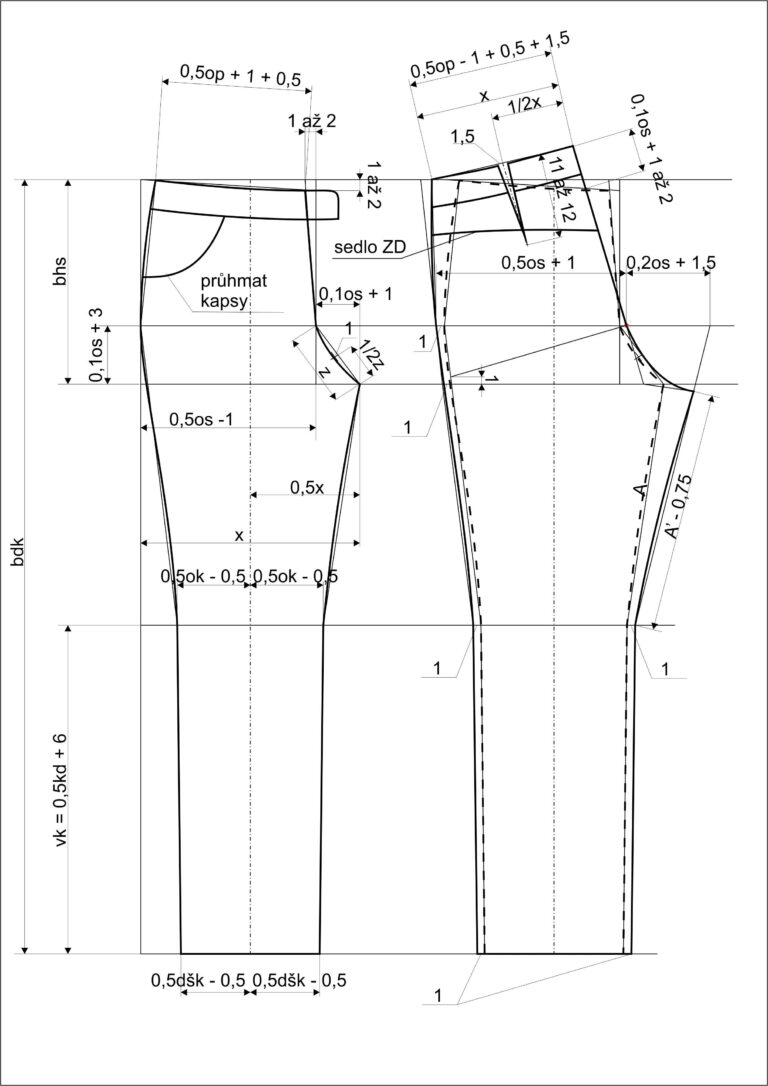

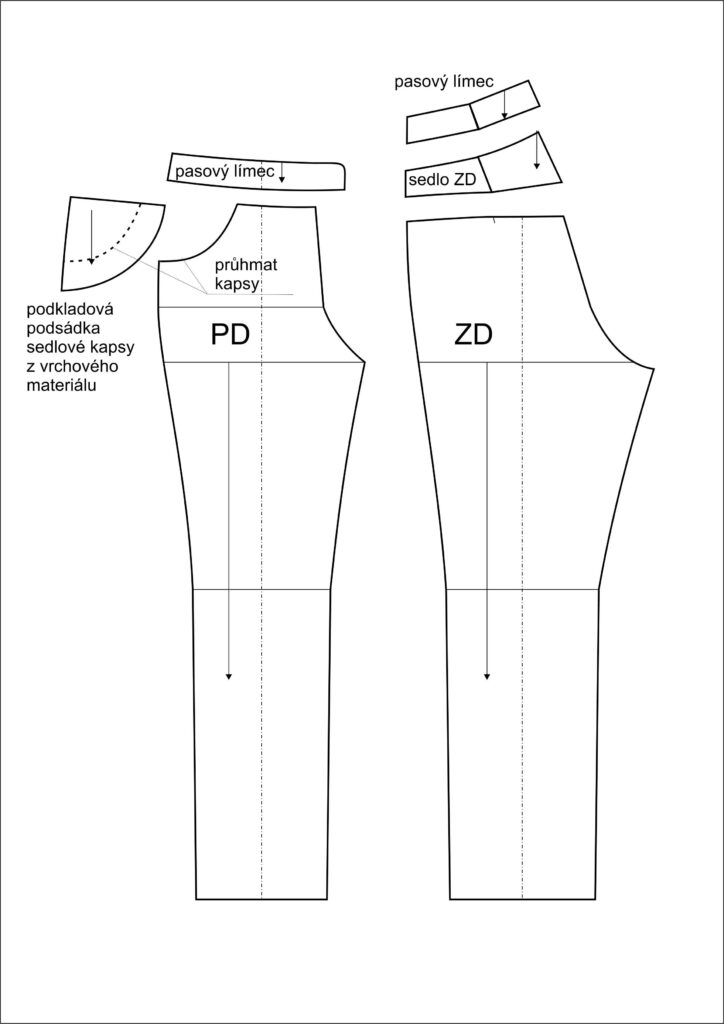

21. Následně zakreslíme pasový límce, jehož šířka bude stejná jako u PD. A protože chceme, aby pasový kraj ležel na bocích, zakreslujeme pasový límec směrem do dílu kalhot. Po pasový límec si zakreslíme tvar sedla. Jeho nejširší část bude na zadní středové přímce a budeme se zužovat směrem k přímce boční. Tvar dolního kraje sedla vykreslíme mírným obloukem. Pasový výběr následně odmodelujeme složením dílů sedla k sobě (to stejné uděláme i u pasového límce).
22. A je hotovo. 🙂
Úpravy pasové linie
Pokud budeme chtít vytvořit např. tzv. „bokovky“, džíny, které sedí na bocích, musíme snížit pasovou linii kalhot. Určitě střih bokových džínů nebudeme začínat rýsovat tam, kde chceme, aby kalhoty začínali (tedy na bocích). Nejprve si narýsujeme střih kalhot s klasickým umístěním pasové linie (do pasu) a teprve po dokončení střihu si tuto pasovou linii snížíme o míru, kterou si naměříme od pasu k pomyslnému kraji kalhot. Další možností je, že základní střih kalhot, který jsme si narýsovaly, vystřihneme z materiálu a džíny si připravíme na první zkoušku, při které si pak přímo na postavě poznačíme sníženou linii kalhot. Následně přebytečný materiál dílu odstřihneme.
A podobné to bude i v opačném případě, kdy budeme chtít kraj džínů zvýšit nad pasovou linii. Narýsujeme si základní střih džínů kalhot s pasovou linií (do pasu) a následně od ní směrem nahoru přikreslíme hodnotu zvýšení. Je to stejný princip jako u snížení nebo zvýšení pasu dámské sukně (viz: https://www.lartiste.cz/strihove-manipulace-sukne-ii/).
Kontrola
Před další manipulací střihu nebo položením střihu na látku si zkontrolujeme, zda délkové i obvodové rozměry střihu odpovídají naměřeným obvodům a délkám na postavě. Pokud ne, střih opravíme. Dále si zkontrolujeme, že přímky jsou na sebe kolmé (dolní koncové přímky s krokovým a bočním krajem kalhot svírají pravý úhel – měly by jej svírat aspoň v délce 1 cm nad dolní koncovou přímkou, ve zbytku délky pak krokový nebo boční kraj může být tvarovaný křivkou nebo přímkou, která není po celé délce kolmá k dolnímu kraji kalhot jako v našem příkladě; krátkou kolmici by měl určitě svírat i zadní/přední střed kalhot s pasovou přímkou, dále pak tvarovaný do mírné křivky). Osa dílů by měla svírat pravý úhel se všemi vodorovnými přímkami (pasovou, sedovou, rozkrokovou, kolenní a dolní koncovou). Výjimku samozřejmě tvoří odkloněná část ZD kalhot.
Pokud máme vše správně, označíme si střih jménem, datem, rozměry, popř. velikostí, atd. Nezapomeneme si vyznačit směr položení dílů na materiál (směr osnovy, který je totožný s osou dílů).
A tím jsme došli k samému konci konstrukce střihu džínů. Je to opět jedna z mnoha variant, jak narýsovat džíny. I úpravou střihu klasických kalhot bychom mohli dosáhnout cíle. Ale upravovat tvar sedu, šíři nohavic, volnostní přídavky, šíře dílů na sedové linii i v pase, je zdlouhavější než si narýsovat střih džínů.
Ale i přesto, že si vytvoříme střih podle našich rozměrů, bude potřeba džíny vyzkoušet na postavě a doupravit jednotlivé detaily, aby džíny opravdu pěkně padly. Mnoho zdaru při tvorbě džínů vašich snů. 🙂
